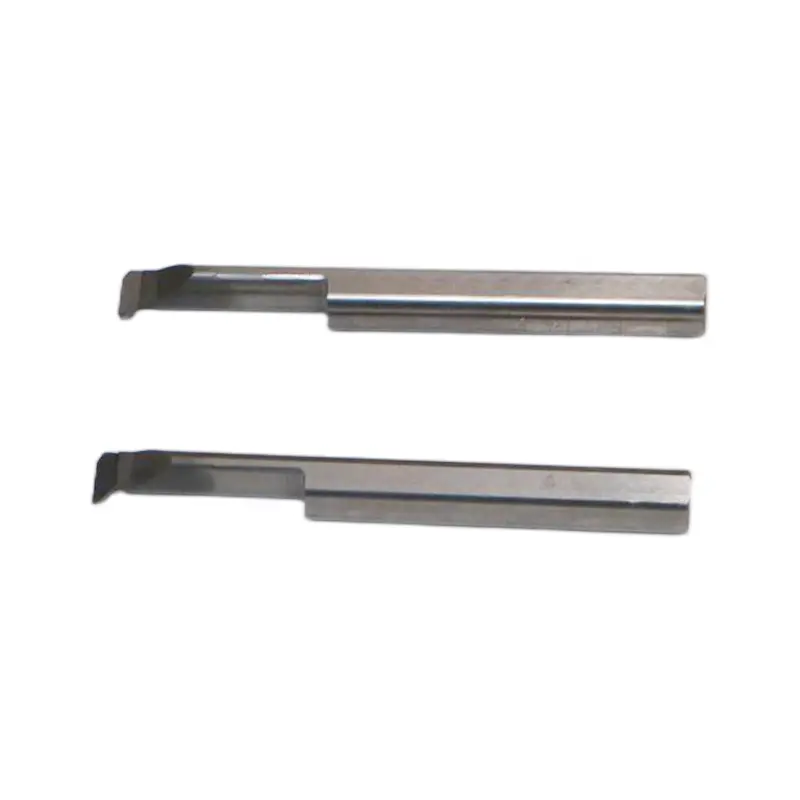

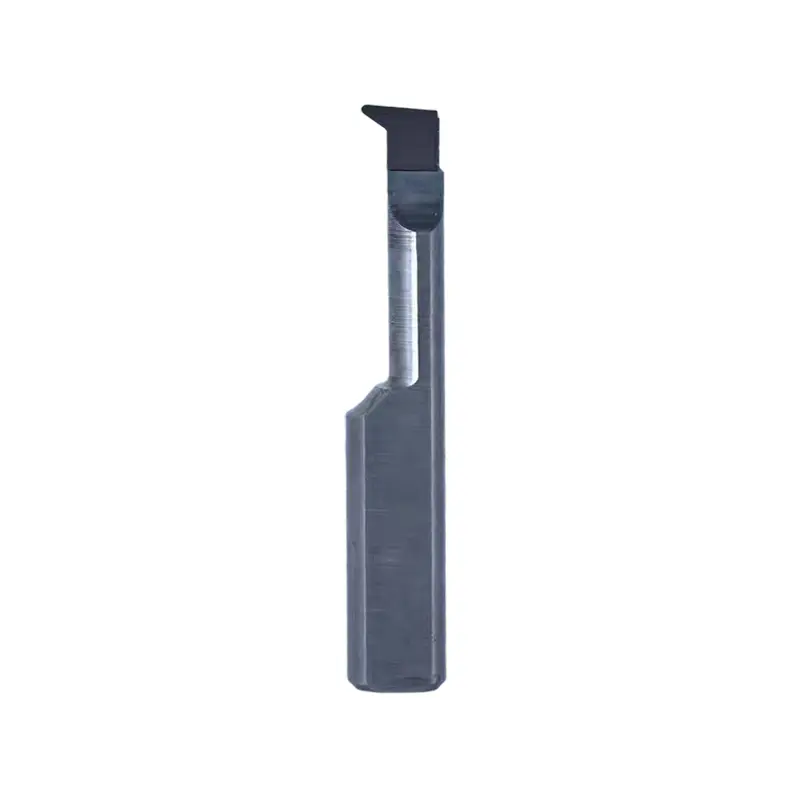

Herramienta de perforación de orificios pequeños PCD

La herramienta de perforación de orificios pequeños PCD duradera de Wangdefu es una herramienta de mecanizado de orificios de diámetro pequeño y alta precisión, hecha de material de diamante policristalino (PCD), especialmente adecuada para el mecanizado de orificios de precisión de alta dureza y materiales difíciles de mecanizar.

¿Qué hace este producto?

1. Mecanizado de orificios de precisión, el diámetro puede ser tan bajo como 0,5 mm

2. Estabilidad de procesamiento de materiales de alta dureza, adecuada para aleaciones de aluminio, cobre, materiales compuestos, etc.

3. El corte a alta velocidad reduce el tiempo del ciclo de producción.

4.Reduzca el riesgo de vibración y deformación y garantice la consistencia de la apertura.

5.Adecuado para producción en masa y desarrollo de prototipos.

¿Cuáles son los beneficios del producto?

1. Puntas de PCD superduras + matriz fuerte, excelente vida útil y rigidez

El material de la broca está hecho de PCD (tamaño de grano de diamante de 1 a 3 μm) de alta calidad, con una dureza de más de HV10000 y una resistencia al desgaste de 10 a 50 veces mayor que la del carburo cementado. Al procesar materiales resistentes al desgaste, como la aleación de aluminio con alto contenido de silicio, la vida útil se puede extender más de 30 veces.

El cuerpo de la herramienta está hecho de carburo cementado de grano ultrafino o acero de aleación 42CrMo. Después del tratamiento térmico al vacío + tratamiento de nitruración, el diámetro mínimo del vástago de la herramienta puede alcanzar φ3 mm y la relación profundidad-diámetro (L/D) puede alcanzar 5:1 - 15:1. Mecanizado de agujeros profundos sin deformación de la herramienta por vibración, rectitud de la tira guía ≤0,001 mm.

Esta herramienta de perforación de orificios pequeños de PCD de calidad hace que el mecanizado de orificios profundos sea más estable, especialmente para proyectos de microagujeros de precisión.

2. Borde de precisión + geometría optimizada, corte preciso sin rebabas

El filo principal adopta un proceso de rectificado de microborde, el filo del filo alcanza 0,01 mm, el ángulo de ataque es de +5°-+15°, especialmente adecuado para metales no ferrosos, inhibiendo eficazmente la acumulación de viruta.

Innovadora estructura de "ápice fijo + barra guía doble", precisión del diámetro de la barra guía ≤0,003 mm, desviación ≤0,002 mm, desviación de la redondez del orificio <0,005 mm, coaxialidad controlada dentro de 0,012 mm.

El canal de descarga de viruta de ranura estrecha es adecuado para espacios de orificios pequeños, la rotura de viruta es corta y no se bloquea, y se mejora la estabilidad del mecanizado.

3. Refrigeración eficiente + características de baja fricción, procesamiento suave

Admite el modo de enfriamiento dual de enfriamiento interno / enfriamiento externo, el diámetro mínimo del orificio de enfriamiento interno φ0.8 mm, borde de corte directo de refrigerante de alta presión, rápida disipación de calor y descarga de virutas.

Material PCD con coeficiente de fricción natural bajo (0,05 - 0,1), con tratamiento de borde pulido, la rugosidad de la superficie mecanizada puede ser tan baja como Ra0,2 - 0,8μm, para lograr "perforar en lugar de esmerilar", sin pulido secundario.

El diseño de baja fricción de la herramienta de perforación de orificios pequeños PCD mejora en gran medida la eficiencia del mecanizado de microagujeros y reduce el desgaste de la herramienta.

Especificaciones principales del producto

Escenarios de aplicación

Campo electrónico 3C: micro orificio de ensamblaje del marco del teléfono móvil (φ2,0 mm), rugosidad de la superficie Ra0,4 μm, vida útil de una sola herramienta de 5000 orificios, 20 veces mayor que las herramientas de carburo.

Campo de fabricación de automóviles: utilizando la nueva herramienta de perforación de orificios pequeños PCD, se mecanizan microagujeros de inyectores de motor (φ1,8 mm, relación profundidad-diámetro 12:1) con un diseño de refrigeración interna. La tolerancia de apertura se mantiene en ±0,005 mm, lo que mejora la precisión de la inyección de combustible en un 15 % y cumple plenamente con los estándares nacionales de emisiones VI.

Campo aeroespacial: orificio escalonado de carcasa de aleación de aluminio para aviónica (φ3,5 mm), coaxialidad de 0,01 mm, adecuado para condiciones de corte de alta velocidad, la eficiencia de procesamiento es un 40% mayor que las herramientas tradicionales.

Campo de instrumentos de precisión: orificio interior de la carcasa del microcojinete (φ1,5 mm), redondez del orificio de 0,003 mm, acabado superficial Ra0,2 μm, sin necesidad de rectificado posterior, excelente consistencia del lote.

Parámetros de corte recomendados

Nota: Para el mecanizado de agujeros ciegos, se recomienda dejar entre 0,5 y 1 mm para la evacuación de viruta. Para microagujeros (φ < 2 mm), utilice una máquina de alta rigidez para evitar que la vibración afecte la precisión. Se pueden ajustar parámetros específicos según el rendimiento de la máquina y la estructura de la pieza de trabajo.

Servicio postventa

Proporcionar selección de herramientas y optimización de parámetros de mecanizado.

Guía de instalación y funcionamiento (texto o vídeo).

Soporte técnico remoto o presencial.

Realice un seguimiento periódico del rendimiento del uso de herramientas y proporcione soluciones de optimización.

Embalaje y envío

Embalaje protector individual para cada herramienta.

Exportación de soporte de embalaje estándar y personalizado.

Logística global estable; Se exporta con frecuencia a Europa, América y el sudeste asiático.

Entrega rápida para producción en masa.
