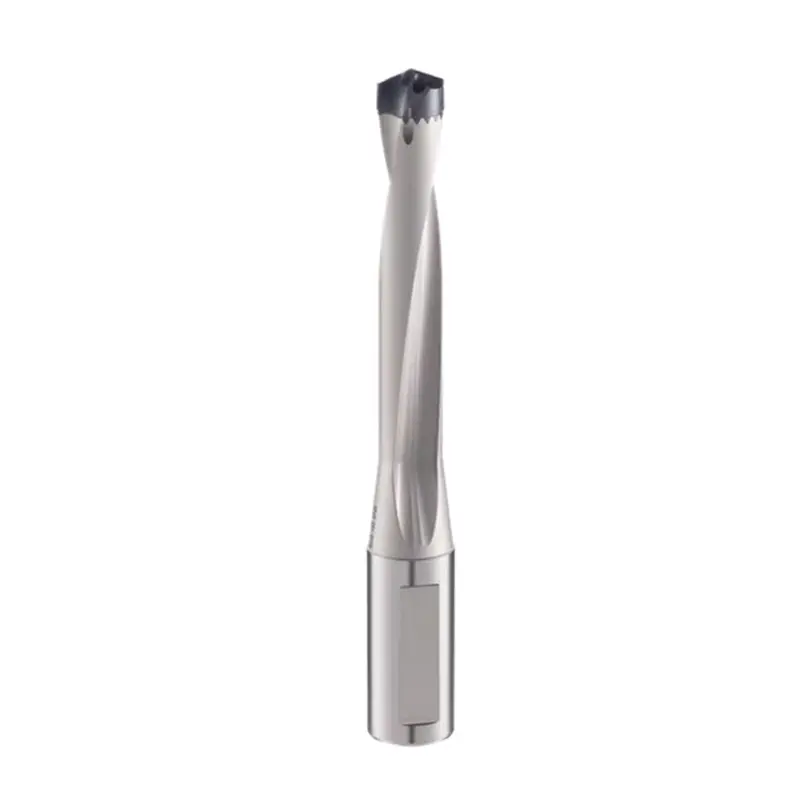

Taladro de cabeza plana indexable

¿Qué es un taladro de cabeza plana indexable?

Un taladro de cabeza plana indexable es un taladro de cabeza plana con inserto reemplazable diseñado para la perforación de alta precisión de diversos materiales. Sus insertos reemplazables reducen el desgaste de la herramienta y mejoran la eficiencia del mecanizado, lo que lo hace especialmente adecuado para piezas complejas y proyectos exigentes. Puede mecanizar con precisión agujeros en metales, plásticos y compuestos manteniendo una estabilidad dimensional extremadamente alta.

Características clave

Perforación eficiente: Adecuado para materiales de dureza media a alta.

Diseño de inserto reemplazable: reduce los costos de reemplazo y extiende la vida útil de la herramienta.

Posicionamiento de precisión: Garantiza la precisión del diámetro del orificio y el acabado de la pared del orificio.

Adaptabilidad versátil: Adecuado para fresado, taladrado, premecanizado de roscas y más.

Al utilizar nuestro taladro de cabeza plana indexable Wangdefu, los clientes pueden mejorar significativamente la productividad, reducir el tiempo de inactividad y garantizar una alta precisión y consistencia en cada orificio.

Ventajas técnicas principales

Plaquitas indexables + cuerpo de herramienta rígido: precisión rentable en la que puede confiar

En Wangdefu, diseñamos nuestro taladro de cabeza plana indexable para combinar economía con rigidez de primer nivel. Al utilizar plaquitas indexables de 4 esquinas, nuestras herramientas permiten que los filos de corte centrales y periféricos compartan la misma plaquita, lo que reduce los costos de la herramienta en más del 40 % sin comprometer el rendimiento. Nuestros insertos vienen en materiales de carburo o CBN de primera calidad con revestimiento avanzado TiAlN/MEGACOAT NANO (dureza 35 GPa, resistencia a la oxidación hasta 1150 °C), que ofrece una resistencia al desgaste hasta 2 veces mayor que los insertos tradicionales.

Los cuerpos de las herramientas están fabricados con acero de aleación de alta resistencia o carburo sinterizado sólido, lo que ofrece 2,5 veces más rigidez que las herramientas de acero convencionales. Esto significa que incluso para relaciones de profundidad a diámetro (L/D) adecuadas para especificaciones 2D y 3D con voladizos largos, se obtiene una deflexión y vibración mínimas, perfectas para un mecanizado consistente y preciso.

Geometría de extremo plano + corte optimizado para resultados perfectos

Nuestra geometría de extremo plano está diseñada con un filo de corte de 180° y un bruñido de arco especializado para garantizar fondos de orificios perfectamente planos con una desviación inferior a 0,01 mm. La punta afilada presenta un ángulo de ataque positivo, lo que reduce la resistencia al corte en un 30 % y minimiza las rebabas (≤0,037 mm).

Gracias a nuestro innovador diseño rompevirutas, las virutas son cortas y fáciles de evacuar, incluso en orificios ciegos o semipasantes. Esto significa menos tiempo de inactividad, un funcionamiento más fluido y mayor productividad para su línea de producción.

Integración de operaciones múltiples: simplifique su flujo de trabajo

Entendemos que la eficiencia importa. Con las soluciones de plaquita indexable + cuerpo de herramienta rígido de Wangdefu, no se requiere perforación previa. Una herramienta maneja:

Superficies inclinadas

Superficies cilíndricas

Orificios de intersección, incluidas superficies inclinadas de 3°

El taladro de cabeza plana indexable también admite perforación, avellanado y acabado de extremos internos, lo que reduce los procesos tradicionales de seis pasos a tres. Esta integración puede reducir los tiempos del ciclo de corte hasta en un 50 %, ahorrándole tiempo y costos. Nuestras herramientas son totalmente compatibles con centros de mecanizado horizontales, tornos automáticos y portaherramientas estándar como BT/HSK.

Precisión y estabilidad para la producción por lotes

Cada cuerpo de herramienta rígido se combina con un sistema de sujeción de inserto tipo cuña con ajuste de pasador excéntrico, lo que garantiza una desviación del borde de corte ≤0,01 mm. La tolerancia del diámetro permanece estable dentro de ±0,03 mm, mientras que el paso desigual y la punta de baja resistencia reducen la vibración.

¿El resultado? Acabado superficial excepcional (Ra1,6–3,2 μm) y desviación del diámetro <0,02 mm incluso después de 500 orificios. Este nivel de precisión garantiza una producción por lotes consistente, ideal para la fabricación de moldes, electrónica, automotriz y aeroespacial.

¿Por qué elegir Wangdefu?

Como fabricante, proveedor y fábrica con sede en China que se especializa en herramientas CNC de precisión, Wangdefu aporta más de una década de experiencia a cada producto. Nuestros taladros indexables de cabeza plana están respaldados por:

Aleaciones probadas de alta dureza y tecnología PCD/CBN

Soluciones personalizadas para geometrías complejas, microagujeros o de agujeros profundos

Soporte completo de producción desde el diseño, la creación de prototipos hasta la entrega de lotes.

Respuesta rápida y consulta técnica de nuestros dedicados gerentes de proyectos.

Cuando elige Wangdefu, no solo está comprando un taladro de cabeza plana indexable: está ganando un socio para la precisión, eficiencia y confiabilidad en el mecanizado CNC moderno.

Parámetros principales del producto

Aplicaciones típicas del taladro de cabeza plana indexable Wangdefu

En Wangdefu, nuestras soluciones de brocas de cabeza plana indexables están diseñadas para brindar alta precisión, estabilidad y eficiencia en múltiples industrias. A continuación se muestran algunas aplicaciones típicas en las que brillan nuestras herramientas:

Fabricación de automóviles

Para tareas como avellanar pernos de carcasa de transmisión (M10–M27), nuestro taladro de cabeza plana indexable de φ20 mm proporciona un rendimiento excepcional. Con una velocidad de corte de 150 m/min y un avance de 0,1 mm/rev, una sola herramienta puede mecanizar hasta 3.520 agujeros. En comparación con las brocas reemplazables convencionales, nuestra solución mejora la eficiencia en un 50 % y, al mismo tiempo, mantiene una calidad de orificio constante y acabados sin rebabas.

Industria del molde

Al mecanizar orificios para pernos inclinados de acero para moldes SKD11 con un ángulo de inclinación de 3°, nuestras herramientas integran perforación y avellanado en un solo paso. La geometría precisa del extremo plano garantiza fondos de orificios planos sin rebabas, lo que elimina por completo la necesidad de rectificado posterior y mejora la eficiencia del flujo de trabajo.

Equipo de maquinaria

Los orificios semipasantes de nervaduras estructurales grandes a menudo requieren herramientas con excelente rigidez. Nuestro taladro de cabeza plana indexable cuenta con un cuerpo de herramienta robusto capaz de realizar largos voladizos, combinado con un rompevirutas optimizado que evita obstrucciones. Esto permite que la eficiencia del mecanizado aumente hasta un 60 % en comparación con los métodos convencionales, manteniendo al mismo tiempo tolerancias estrictas y un desgaste mínimo de la herramienta.

Aeroespacial

Para el acabado del extremo interno de la carcasa de aleación de aluminio, la geometría del extremo plano garantiza una planitud perfecta. Junto con nuestro recubrimiento de baja fricción, las herramientas minimizan el daño a la pieza de trabajo y logran acabados superficiales superiores hasta Ra1,6μm, cumpliendo con los altos estándares de precisión del sector aeroespacial.

Parámetros de corte recomendados

Nota: Deje un espacio libre para virutas de 1 a 2 mm para los agujeros ciegos; avance escalonado recomendado para superficies inclinadas; Se sugieren inserciones reforzadas en la punta para cortes interrumpidos.
