¿Qué hace que los escariadores PCD no estándar sean esenciales para el mecanizado de alta tolerancia?

Resumen del artículo:Esta guía detallada explora el mundo dePEscariadores CD no estándar, definiendo qué son, en qué se diferencian de los escariadores estándar, sus beneficios clave, aplicaciones industriales, consideraciones de diseño y mejores prácticas para mecanizar con ellos. Ya sea ingeniero, maquinista o especialista en adquisiciones, descubrirá información práctica sobre cómo mejorar la precisión, la eficiencia y el retorno de la inversión en operaciones de taladrado y acabado.

Tabla de contenido

• ¿Qué son los escariadores no estándar de PCD?
• ¿Por qué elegir PCD en lugar de escariadores estándar?
• Características y beneficios clave
• Aplicaciones industriales
• Consideraciones de diseño y personalización
• Mejores prácticas para el mecanizado de precisión
• Comparación de escariadores PCD con alternativas
• Preguntas frecuentes

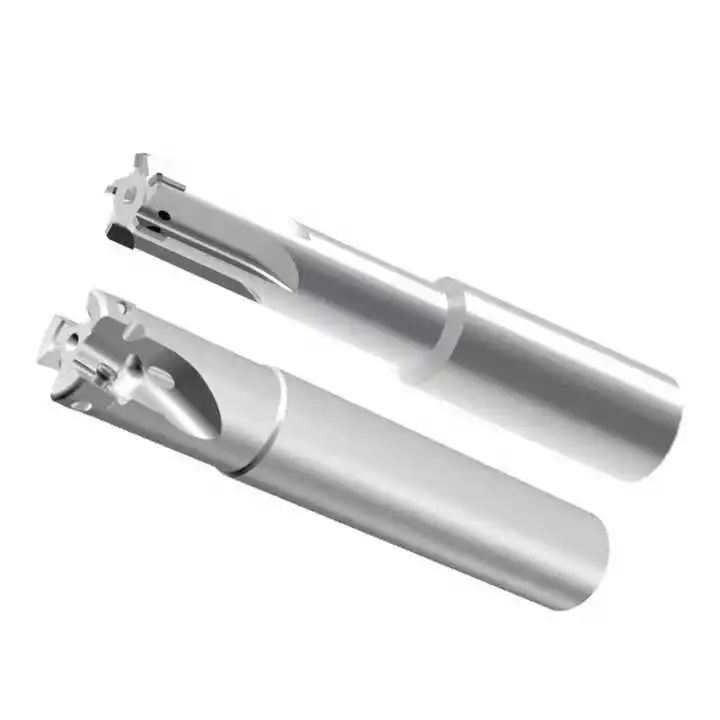

¿Qué son los escariadores no estándar de PCD?

Los escariadores no estándar de PCD (diamante policristalino) son herramientas de precisión para el acabado de orificios fabricadas con filos de corte de diamante sintético para mecanizar tolerancias exigentes y geometrías de orificios complejas que los escariadores estándar no pueden lograr. A diferencia de los escariadores típicos de carburo o HSS, las herramientas PCD ofrecen una resistencia al desgaste y una calidad de acabado superficial superiores en materiales no ferrosos, compuestos y aleaciones de aluminio.

En empresas comoWDF, estas herramientas están diseñadas y fabricadas para cumplir con especificaciones personalizadas para la realización de agujeros de alta precisión en sectores como el automovilístico, el aeroespacial y el electrónico.

¿Por qué elegir PCD en lugar de escariadores estándar?

• Vida útil extendida de la herramienta:Los filos de corte de PCD pueden durar muchas veces más que el carburo en el mecanizado de metales no ferrosos.
• Precisión del orificio y calidad de la superficie:Logra un control dimensional más estricto y acabados más suaves.
• Rendimiento de mecanizado estable:Repetibilidad mejorada y acabado secundario reducido.
• Mayor productividad:Reducción del tiempo de inactividad gracias a menos cambios de herramientas.

Características y beneficios clave

Características principales

• Filos de corte de PCD:El diamante policristalino ultraduro ofrece resistencia al desgaste y precisión.
• Geometría personalizada:Disponibles formas escalonadas, multidiámetro, biseladas y de perfil.
• Control de tolerancia:Capaz de mantener tolerancias de diámetro ajustadas como IT6.

Beneficios de un vistazo

• Vida útil extendida (10-20 veces en comparación con el carburo).
• Necesidad reducida de acabado secundario.
• Mejora de la rugosidad y concentricidad de la superficie.
• Menor costo por pieza terminada en comparación con grandes volúmenes.

Aplicaciones industriales

• Automotor:Cuerpos de válvulas, carcasas de transmisión y orificios de culata de cilindros de precisión.
• Aeroespacial:Mecanizado de componentes estructurales y de aluminio.
• Electrónica 3C:Acabado de orificios internos de gran volumen en carcasas de componentes electrónicos.
• Hidráulica y Neumática:Perfilado preciso de orificios en bloques de válvulas y colectores.

Consideraciones de diseño y personalización

La mayor ventaja de los escariadores PCD no estándar radica en su capacidad de adaptarse a desafíos de mecanizado específicos:

• Funciones multidiámetro o escalonadas para combinar operaciones en una sola herramienta.
• Diseños achaflanados o con forma inferior para acabado de bordes y perfilado de orificios.
• Diseños ajustables para una mayor vida útil y control de tolerancia.

Mejores prácticas para el mecanizado de precisión con escariadores PCD

Para maximizar el rendimiento y la calidad de las piezas al utilizar escariadores no estándar de PCD, considere:

1. Tamaño correcto del preagujero:Perfore ligeramente por debajo del diámetro final para permitir la eliminación controlada del material mediante el escariador.
2. Configuración de herramienta estable:Utilice soportes rígidos y un saliente mínimo para reducir la deflexión y la vibración.
3. Refrigerante/Lubricación Apropiada:MQL o refrigerante pasante pueden reducir el calor y mejorar el acabado de la superficie.
4. Inspección periódica:Controle los bordes cortantes y vuelva a afilarlos si es necesario para prolongar su vida útil.

Comparación: escariadores de PCD frente a carburo y HSS

Nota: Los datos reflejan casos de uso típicos en la realización de agujeros de precisión en materiales no ferrosos.

Preguntas frecuentes

1. ¿Qué materiales son los más adecuados para los escariadores no estándar de PCD?

Estas herramientas destacan en metales no ferrosos como aluminio, aleaciones de cobre, compuestos y materiales con alto contenido de silicio. Son menos adecuados para aceros endurecidos a menos que se apliquen revestimientos o geometrías específicas.

2. ¿Cuánto duran las herramientas de PCD en comparación con las de carburo?

En muchas aplicaciones, los escariadores de PCD pueden durar entre 10 y 20 veces más que las herramientas de carburo, lo que reduce drásticamente los cambios de herramienta y el costo por orificio.

3. ¿Pueden los escariadores PCD manejar orificios de múltiples diámetros?

Sí, los escariadores PCD escalonados, combinados y de diámetros múltiples pueden terminar múltiples tamaños de orificio en una sola pasada, lo que ahorra tiempo de ciclo.

4. ¿Son costosos los escariadores PCD no estándar personalizados?

Los costos unitarios iniciales pueden ser más altos que los de los escariadores estándar, pero la vida útil prolongada y la productividad mejorada con frecuencia justifican la inversión, especialmente en la producción de gran volumen.

Para soluciones personalizadas en escariadores no estándar de PCD y otras herramientas de precisión personalizadas,WDFestá listo para ayudar con el diseño, la fabricación y el soporte de aplicaciones. Mejore la capacidad de su proceso y la calidad del producto.contáctanos¡Para orientación experta y una cotización personalizada!
