¿Cómo puede una cortadora de conformado no estándar de PCD transformar el mecanizado de alta precisión?

Resumen del artículo: A ordenador personalD Cortador de conformado no estándarestá diseñado para operaciones de mecanizado donde las herramientas de corte estándar no pueden reproducir de manera eficiente contornos, escalones, ranuras o perfiles especiales complejos. Al combinar un cabezal de herramienta de PCD con un cuerpo de carburo, esta solución de herramientas personalizada ofrece excelente resistencia al desgaste, estabilidad dimensional, acabados superficiales suaves y capacidad de conformado en un solo paso.Wangdefuproporciona soluciones de herramientas PCD personalizadas para aplicaciones exigentes en la fabricación de equipos médicos, automotrices, aeroespaciales y de electrónica 3C.

Tabla de contenido

¿Qué es un cortador de conformado no estándar de PCD?

¿Por qué el PCD es adecuado para el conformado de precisión?

Especificaciones clave y opciones de personalización

¿Cuáles son las principales ventajas?

¿Dónde se utiliza?

¿Cómo se debe seleccionar el cortador adecuado?

¿Cómo mejoran las herramientas personalizadas la eficiencia de la producción?

Preguntas frecuentes

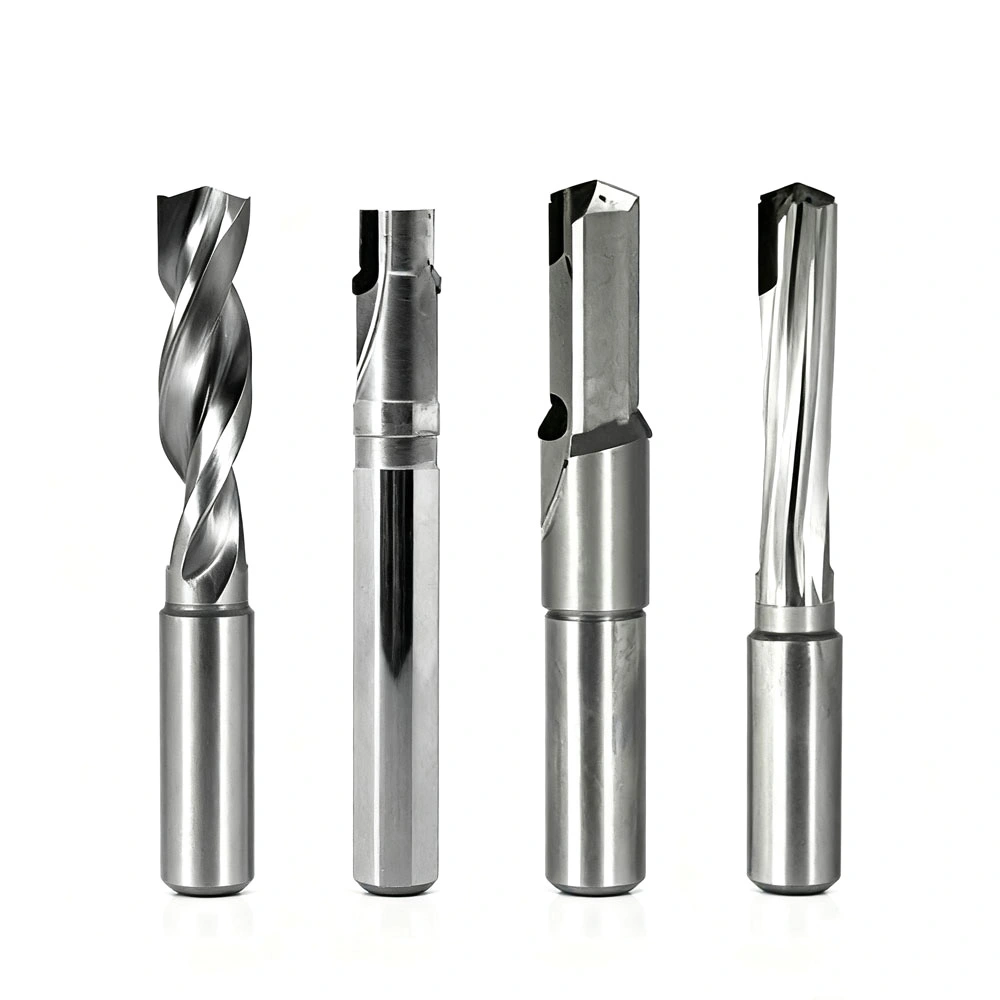

¿Qué es un cortador de conformado no estándar de PCD?

A Cortador de formación no estándar de PCDes una herramienta de corte diseñada a medida y desarrollada para mecanizar piezas con geometrías complejas o no estándar. A diferencia de las fresas convencionales o las fresas de uso general, está diseñada en función del contorno, la tolerancia, el material y los requisitos de producción reales de un componente específico.

La herramienta normalmente combina unacabezal de corte de diamante policristalino (PCD)con un cuerpo de herramienta de carburo de alta resistencia. Según las especificaciones del producto, la sección de corte de PCD puede alcanzar una dureza de aproximadamente8000 voltios, mientras que su conductividad térmica puede alcanzar alrededor700 W/mK. Estas características ayudan a mantener la estabilidad de vanguardia, reducir el desgaste y disipar el calor del mecanizado de manera eficiente.

Para los fabricantes que producen componentes con contornos irregulares, orificios escalonados, ranuras, superficies curvas u otros perfiles especializados, la geometría de conformado personalizada puede eliminar múltiples etapas de mecanizado. En lugar de utilizar varias herramientas para reproducir gradualmente una forma, una cortadora de conformado diseñada adecuadamente puede completar el perfil deseado en una sola operación de mecanizado.

Para obtener más información sobre las capacidades de herramientas personalizadas, consulte las soluciones de herramientas personalizadas no estándar de Wangdefu.

¿Por qué el PCD es adecuado para el conformado de precisión?

La selección del material tiene una influencia directa en la vida útil de la herramienta, la calidad de la superficie, la consistencia dimensional y el costo del mecanizado. El PCD es particularmente atractivo para materiales no ferrosos y abrasivos porque su extrema dureza y resistencia al desgaste ayudan a mantener un filo estable durante ciclos de producción prolongados.

Alta dureza y resistencia al desgaste

El PCD es sustancialmente más duro que el carburo convencional. Esto permite que el filo resista el desgaste gradual durante el mecanizado continuo. Un borde más estable puede ayudar a los fabricantes a mantener la precisión dimensional durante períodos más largos y reducir la frecuencia de reemplazo de herramientas.

Disipación de calor eficiente

La acumulación de calor puede causar deformación térmica y afectar negativamente la precisión del mecanizado. El PCD tiene una alta conductividad térmica, lo que permite que el calor generado en la zona de corte se disipe rápidamente. Esta característica es especialmente valiosa al mecanizar aleaciones de aluminio y otros materiales donde la calidad de la superficie y la estabilidad dimensional son importantes.

Acabado de superficie estable

Un borde de PCD afilado y resistente al desgaste puede producir resultados de corte limpios y consistentes. Cuando la geometría de la herramienta se adapta con precisión a la pieza de trabajo, se pueden reproducir superficies complejas con menos operaciones secundarias.

Especificaciones clave y opciones de personalización

Dado que las herramientas de conformado se desarrollan según las piezas de trabajo individuales, no existe una configuración universal única. Las dimensiones y la geometría de la herramienta deben determinarse a partir del dibujo del componente, el material de mecanizado, el equipo CNC, el volumen de producción y la tolerancia requerida.

Este enfoque de personalización hace que la herramienta sea más que un simple accesorio de corte. Se convierte en una solución de mecanizado diseñada en torno a la geometría final del componente.

¿Cuáles son las principales ventajas de una cortadora de conformado no estándar de PCD?

1. Conformado en un solo paso

La ventaja más significativa es la capacidad de combinar múltiples requisitos de conformado en una herramienta especializada. Cuando un proceso convencional puede requerir varios cortadores y cambios de herramientas, un cortador de conformado personalizado puede potencialmente completar el perfil objetivo en una sola pasada.

• Menos operaciones de mecanizado
• Frecuencia de cambio de herramienta reducida
• Ciclos de producción más cortos
• Posicionamiento de funciones más consistente
• Menor dependencia de múltiples procesos de acabado

2. Mayor vida útil de la herramienta

La alta dureza y resistencia al desgaste del PCD ayudan a mantener el rendimiento de corte durante la producción repetitiva. Una vida útil más larga de la herramienta puede reducir las interrupciones de la máquina y simplificar la planificación de la producción, especialmente para el mecanizado de gran volumen.

3. Calidad de superficie mejorada

La geometría de vanguardia estable es esencial para producir superficies lisas. Un perfil de conformado personalizado puede reproducir el contorno requerido con precisión y al mismo tiempo reducir el riesgo de marcas de mecanizado inconsistentes causadas por múltiples transiciones de herramientas.

4. Geometría específica de la aplicación

Cada componente presenta diferentes desafíos de mecanizado. La forma de la hoja, el número de flautas, el ángulo de la hélice, la configuración del vástago, el diámetro y el diseño del canal de refrigerante se pueden ajustar para adaptarse a la aplicación en lugar de forzar la pieza de trabajo a adaptarse a una herramienta estándar.

¿Dónde se utiliza?

Las cortadoras de conformado de PCD personalizadas son especialmente útiles cuando la geometría de los componentes y la consistencia de la producción son más exigentes que lo que pueden proporcionar las herramientas estándar.

• Automotor:Carcasas de aleación de aluminio, componentes de transmisión, piezas estructurales y orificios escalonados de precisión.
• Aeroespacial:Componentes compuestos de fibra de carbono y piezas estructurales ligeras que requieren un acabado controlado.
• Electrónica 3C:Marcos intermedios, carcasas y componentes de precisión de aleación de aluminio para teléfonos móviles y computadoras.
• Equipo médico:Componentes de precisión donde la repetibilidad dimensional y la calidad de la superficie son importantes.
• Manufactura Industrial:Ranuras especiales, contornos irregulares, perfiles curvos y operaciones de conformado personalizadas.

La herramienta es especialmente adecuada para metales no ferrosos como aluminio y cobre, así como para compuestos de fibra de carbono, plásticos reforzados con fibra de vidrio y plásticos técnicos seleccionados de alta dureza.

¿Cómo se debe seleccionar el cortador adecuado?

La elección de una herramienta de conformado personalizada debe comenzar con el componente y no con el catálogo de herramientas. Los ingenieros deben evaluar todo el proceso de mecanizado antes de finalizar la geometría de la herramienta.

1. Defina el material de la pieza de trabajo:Identificar dureza, abrasividad, características térmicas y comportamiento de viruta.
2. Analice el dibujo del componente:Revise contornos, ranuras, radios, escalones, perfiles de orificios y tolerancias dimensionales.
3. Confirme la máquina CNC:Verifique la velocidad del husillo, la potencia, la interfaz del portaherramientas, el refrigerante disponible y la envolvente de mecanizado.
4. Determinar los requisitos de producción:Considere el tamaño del lote, el tiempo del ciclo, las expectativas de vida útil de la herramienta y la coherencia requerida.
5. Optimice la geometría del cortador:Seleccione el diámetro, la disposición de las flautas, el ángulo de hélice, el diseño del vástago y el perfil de formación adecuados.
6. Validar el diseño final:Utilice dibujos CAD y comentarios de mecanizado para garantizar que la herramienta coincida con el entorno de producción real.

Para herramientas personalizadas, proporcionar un dibujo CAD detallado o una muestra existente puede mejorar significativamente la precisión del diseño de la herramienta. También es valiosa la información sobre el material de la pieza de trabajo, el modelo de la máquina, las condiciones de mecanizado, la tolerancia requerida y el volumen de producción objetivo.

¿Cómo mejoran las herramientas personalizadas la eficiencia de la producción?

El valor económico de una cortadora de conformado personalizado no está determinado únicamente por su precio de compra. La consideración más importante es su contribución total al proceso de mecanizado.

Por ejemplo, un componente que requiere varios cortadores estándar puede implicar cambios repetidos de herramienta, reposicionamiento, inspección intermedia y operaciones de acabado adicionales. Una herramienta de conformado dedicada puede consolidar operaciones adecuadas y reducir la complejidad del proceso.

Esto puede proporcionar varios beneficios mensurables:

• Menor tiempo sin corte causado por cambios de herramienta
• Número reducido de etapas de mecanizado.
• Consistencia dimensional mejorada entre lotes
• Requisitos de mano de obra e inspección potencialmente más bajos
• Programación de producción más predecible
• Mejor idoneidad para la producción CNC automatizada

Wangdefu admite herramientas PCD personalizadas desde I+D y diseño de ingeniería hasta la producción. Su negocio de herramientas de precisión tiene más de una década de experiencia y atiende aplicaciones automotrices, aeroespaciales, 3C y de equipos médicos. La compañía también afirma que la precisión de sus herramientas puede alcanzar altos niveles de precisión, lo que respalda a los clientes que buscan un rendimiento de mecanizado repetible.

Para explorar soluciones de precisión relacionadas, visite elherramientas de corte cnccategoría.

Preguntas frecuentes

¿Cuál es el objetivo principal de una cortadora de conformado no estándar de PCD?

Su objetivo principal es mecanizar perfiles de piezas complejos o personalizados con una geometría de corte dedicada. Puede combinar varios requisitos de conformado en una sola herramienta y puede reducir la necesidad de múltiples operaciones de mecanizado.

¿Qué materiales se pueden mecanizar las cortadoras formadoras de PCD?

Generalmente son adecuados para materiales no ferrosos como aluminio, cobre y sus aleaciones. Dependiendo del diseño de la herramienta, también se pueden utilizar para compuestos de fibra de carbono, plásticos reforzados con fibra de vidrio y plásticos técnicos seleccionados.

¿Se pueden personalizar el diámetro del cortador y la geometría de la hoja?

Sí. El diámetro, el perfil de la hoja, el número de canales, el ángulo de la hélice, la configuración del vástago y otras características estructurales se pueden diseñar de acuerdo con los requisitos de mecanizado y dibujo de la pieza de trabajo. Las dimensiones disponibles no se limitan a un tamaño estándar.

¿Qué información se necesita para desarrollar un cortador de conformado personalizado?

Se recomienda encarecidamente un dibujo CAD detallado. Los ingenieros también deben proporcionar el material de la pieza de trabajo, la tolerancia objetivo, el equipo de mecanizado, las condiciones del husillo, el volumen de producción y los problemas de mecanizado actuales. Una herramienta existente o una muestra de componente también puede ayudar a refinar el diseño.

¿Por qué elegir PCD en lugar de una fresa de carburo convencional?

El PCD ofrece una dureza y resistencia al desgaste significativamente mayores, lo que puede ayudar a mantener un filo afilado durante períodos más prolongados. Para aplicaciones adecuadas, esto puede mejorar la estabilidad dimensional, la calidad de la superficie, la vida útil de la herramienta y la eficiencia general del mecanizado.

Conclusión

Un diseño adecuadoCortador de formación no estándar de PCDpuede convertir una operación de mecanizado complicada en un proceso más controlado y eficiente. Su combinación de dureza PCD, geometría de conformado personalizada, resistencia del cuerpo de carburo y capacidad de mecanizado en un solo paso lo convierte en una opción valiosa para componentes de precisión con contornos y requisitos de superficie exigentes. Con más de una década de experiencia en herramientas de precisión, Wangdefu ofrece soluciones personalizadas para fabricantes que buscan un rendimiento confiable y un diseño de herramientas para aplicaciones específicas. Si está desarrollando un proceso de mecanizado complejo o necesita una cortadora diseñada según el dibujo de su componente,contáctanospara analizar sus requisitos de herramientas y recibir una solución personalizada.
